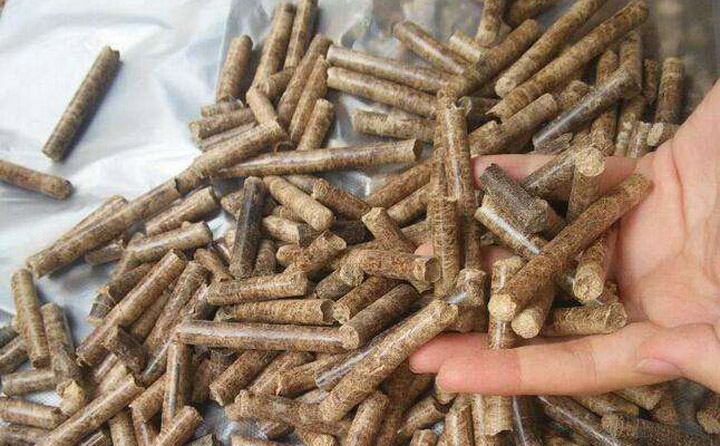

從2016年開始,很多客戶來山東金格瑞考察會問這樣一個問題，就是稻殼顆粒機加工的顆粒的硬度可以控制嗎？

為了延長稻殼顆粒產(chǎn)品的貯存時間，保證一定時間內(nèi)的產(chǎn)品質(zhì)量，對稻殼顆粒需進(jìn)行必要的干燥和冷卻處理。

在測定顆粒硬度的試驗中,通過對同一個產(chǎn)品多次分別冷卻為5分鐘，10分鐘，15分鐘后，測定顆粒的硬度發(fā)現(xiàn)，硬度低的顆粒的硬度受冷卻時間影響不明顯，而硬度較大的顆粒隨著冷卻時間加長而顆粒硬度減小。這可能是因為隨著顆粒內(nèi)部的水分散失，顆粒的脆性增加，影響顆粒硬度。

同時對顆粒進(jìn)行大風(fēng)量（風(fēng)門全開）快速冷卻（冷卻時間為3分鐘）和小風(fēng)量（風(fēng)門關(guān)至三分之一）緩慢冷卻（冷卻時間20分鐘）后，進(jìn)行比較發(fā)現(xiàn)，前者較后者硬度有所降低，顆粒的表面裂紋有所增加。

另外，值得一提的是對大的硬顆粒進(jìn)行破碎，使大顆粒成為小的碎粒，能夠使顆粒的硬度顯著降低。通過對大顆粒的破碎，破壞了顆粒的內(nèi)部結(jié)構(gòu)，使顆粒的承壓能力降低，硬度也降低。

在生產(chǎn)顆粒過程中，影響顆粒硬度的因素有很多，越來越多投身于環(huán)保的生物質(zhì)行業(yè)的技術(shù)員不斷深入探索，越來越多的調(diào)節(jié)顆粒硬度的方法被挖掘。
